1. 项目介绍
受B站大佬启发，兴趣使然，期望制作出一款功能丰富的小体积便携服务器，此服务器受硬件限制，读写速度较慢，在500KB以下，故不期望代替U盘类存储设备，同时由于使用库函数限制，TF卡大小限制为32G(FAT32)，不过支持中文（部分支持，如上传下载）。同时ESP32-P4（还未推出）目测性能强悍，功能丰富，后期预计会推出升级版采用P4芯片。目前**本项目成本在20以内**，esp32本人是花费9元（第三方买的，官方的真的贵，买不起），其他小元件最多算2元吧，外壳嘉立创报价4.77，运费5元，支付宝手续费0.03，外壳如果自己有设备相信成本极低。32GTF卡本人花费20好几，但感觉TF卡可以不算进本项目吧，毕竟TF卡用途很广，另作他用也没有问题，有多余的甚至不需要购买。
项目地址（github）：https://github.com/Hehao666/esp32SDCard/tree/main
项目地址（gitee）：
立创EDA开源广场：
哔哩哔哩视频地址：
哔哩哔哩视频地址（进阶教程）：

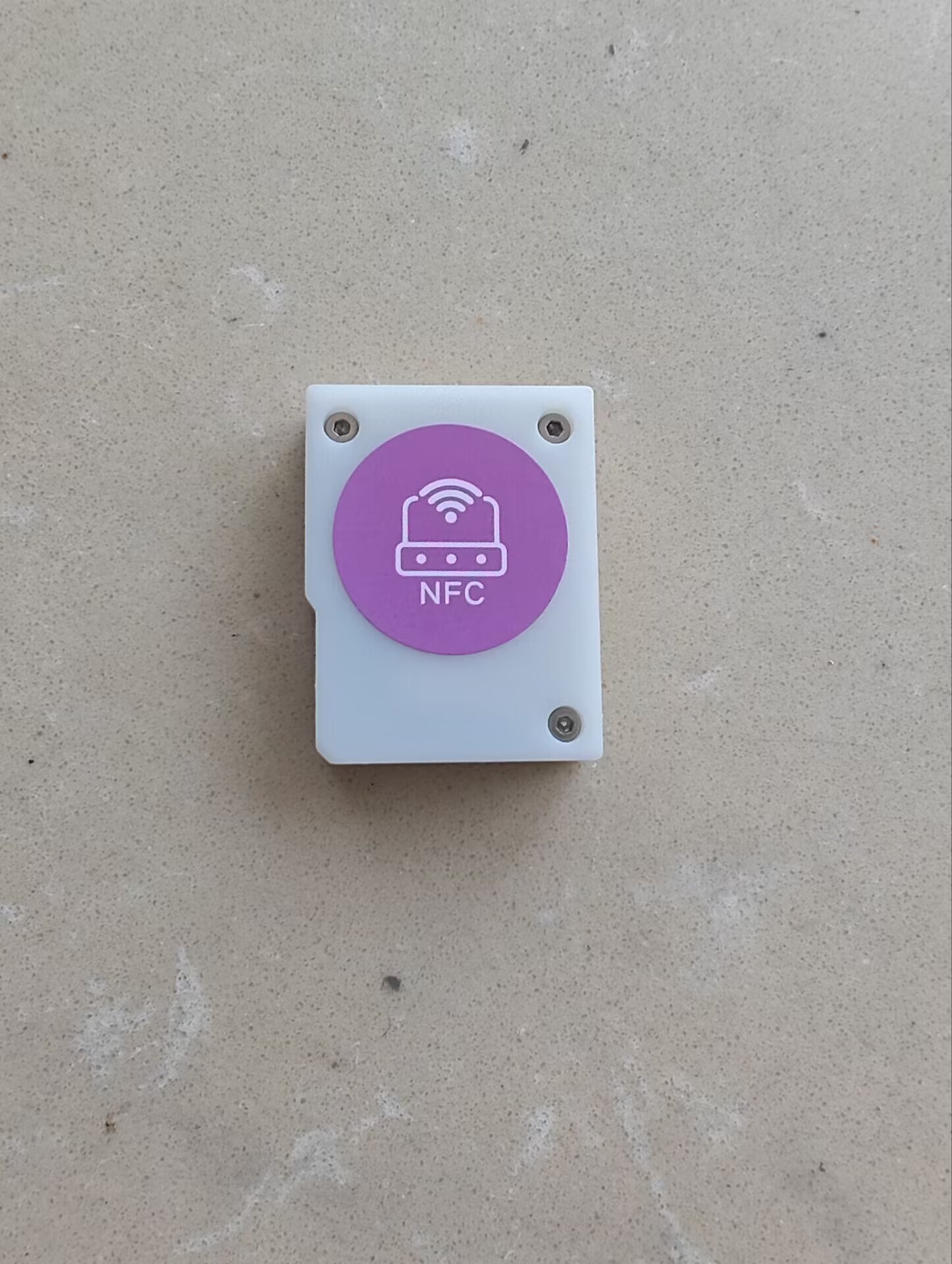

电路板尺寸为22*30*1.6mm，包含外壳的整体尺寸为4*3(3.1)*1.18cm，非常小巧精悍，同时在c口部分做了下凹设计，方便插拔。
2. 硬件介绍
硬件选择:
引脚部分:
Type-C可以看到选择了6Pin，最开始设计其实是全功能c口，但考虑到体积和**成本**（省了个CH340，6脚也便宜点），同时程序也不需要频繁下载，最后采用引出下载引脚的方式（我才不会说是c口引脚太多焊不上才换的😋），6脚还有一点好处，可以不用担心中毒，因为压根就没数据线，病毒跑不进来✔️。
AMS1117这个芯片真的简单方便又实惠，缺点是发热大了点，淘宝4毛一个大就大吧，同时我这个东西功耗也确实不高，用这个也挺好，买的是3.3V的版本就只需要外接2个电容就能正常使用，好东西真省事。
我这里其实还加了一个0.3mm单面背胶的散热硅胶片，但是感觉散热作用不大没有写上（无背胶应该可以上0.6mm,不过没有测试，理论可行），不过这里发现了另一种用途，硅胶片有一定粘性，可以帮助固定板子，不容易晃动，推荐使用。
NFC是淘宝购买的小米碰碰贴215，直径25mm，换成其他尺寸较大的可能放不下，需要粘到外壳表面，目前是内置在外壳下面，表面是送的贴纸。
3. 软件功能介绍

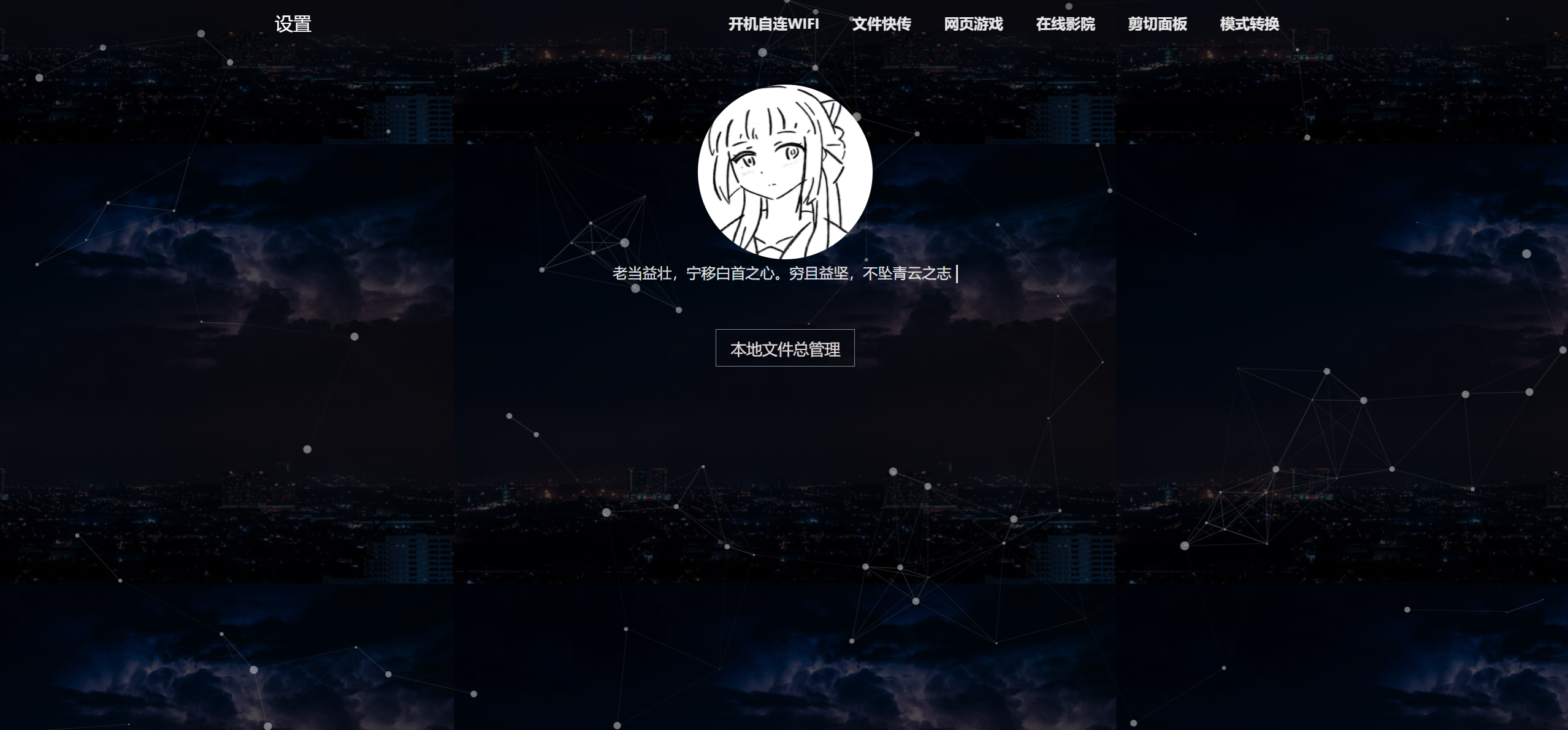

功能包含：文件总管理，文件快传，开机自连WIFI，网页游戏，在线影院，剪切板，模式转换，设置（含OTA，域名前缀修改）
主推功能：文件总管理，设置（含OTA，域名前缀修改），开机自连WIFI

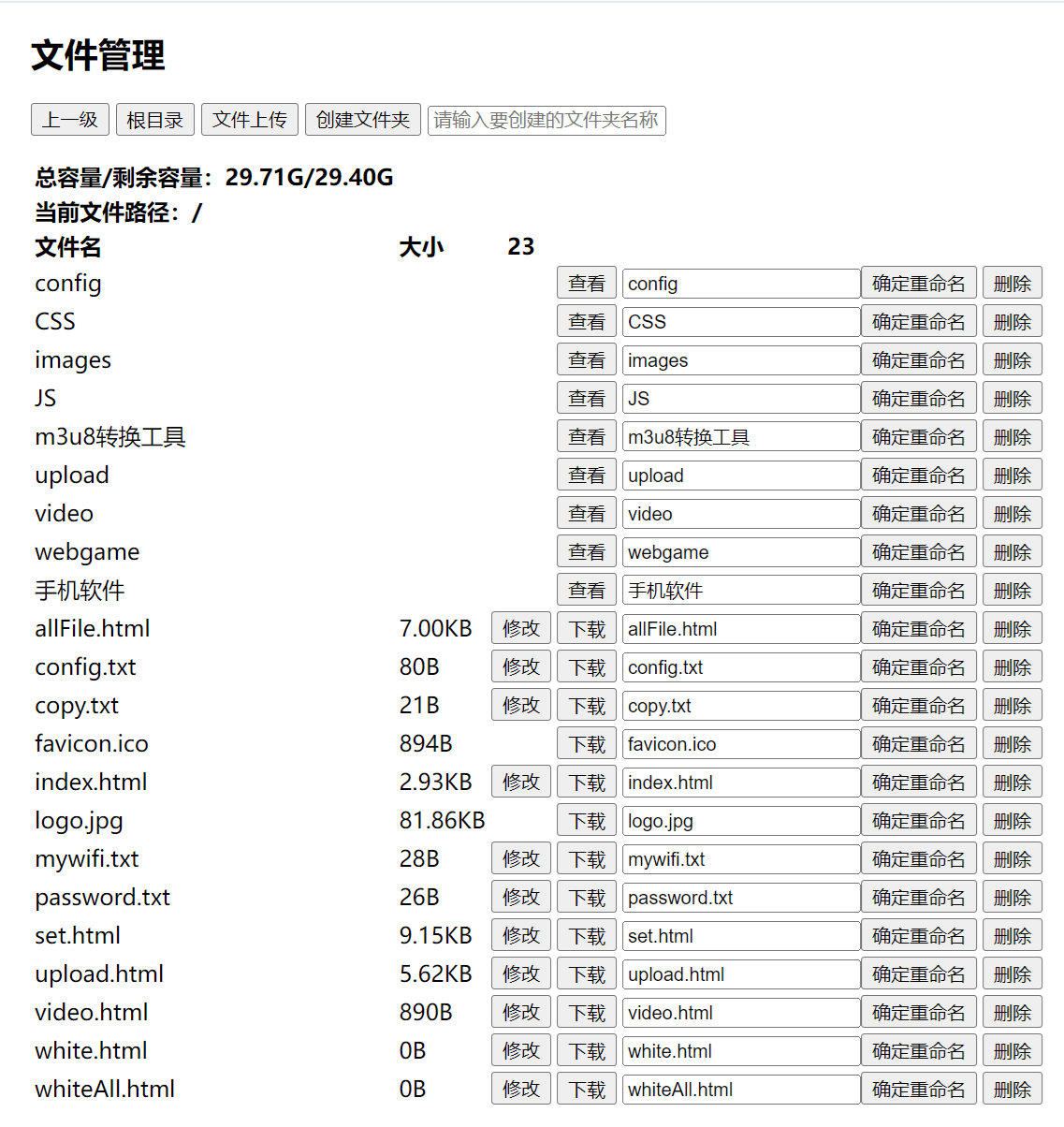

文件总管理：功能包含新建文件夹、文件下载、文件批量上传、访问TF卡内各级目录，删除(批量删除)、重命名以及在线编辑TXT和HTML文件，该功能旨在使该设备脱离读卡器完全管理TF卡，免去插拔以及频繁更换设备的烦恼。
文件快传：该功能为文件总管理青春版，精简部分功能，跳转至上传文件夹，方便新手使用。

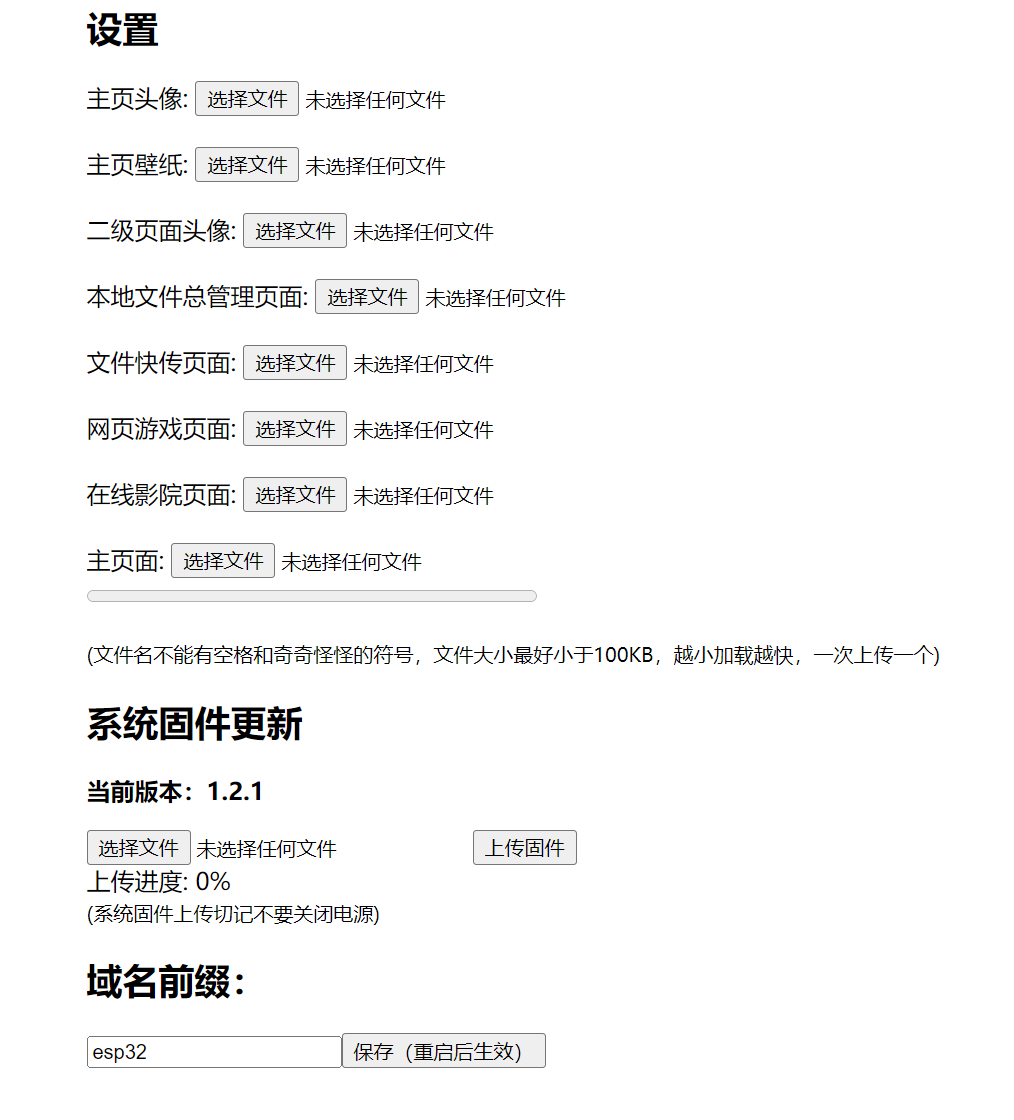

设置：设置界面可以更改头像、背景和网页样式（需要有一定能力，自己制作后替换）。以及查看当前固件版本号，在线OTA升级系统固件（本地上传固件包，同时需要能联网，意思是需要STA模式，AP不行。感觉弄个服务器放固件包，然后检查更新自己升级更方便，但是服务器搞不起，第三方服务怕不稳定，还是自己上传算了）。最后是域名前缀修改，我们可以修改成自己喜欢的域名（长度需要小于19），重启后生效，同时也需要注意将nfc重新写入。

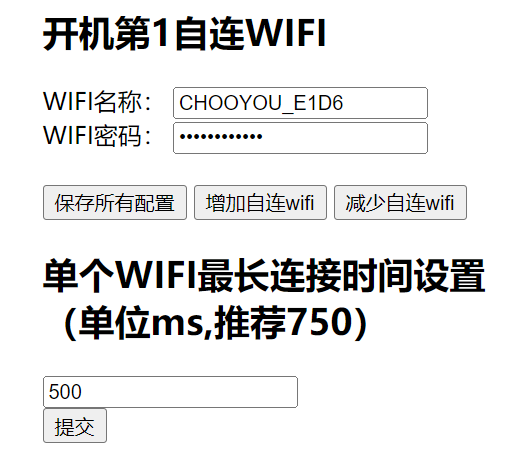

开机自连WIFI：可以存储多个WIFI信息，开机后依次自动连接，均未连接上则开启AP模式。可以设置单个WIFI最长连接时间，连接的WIFI数量（下限1，上限9）。
!
4. 制作流程
1. 通过嘉立创下单电路板，购买BOM表上所需零件，下单3d打印外壳和nfc贴纸，下载好程序代码（Arduino）。（不包括各种工具，需自备）
2. 电路板上焊接元件，最好先焊接esp32部分，连接串口测试功能，正常后焊接外围部分。
3. 组装外壳，M2螺丝及其对应螺帽*3个，nfc贴纸1张（手机上下载NFC标签助手），通过NFC标签助手写入URL(`http://esp32.local/`)后贴在下壳内侧。
4. 接通电源，第一次使用需要稍作等待，连接上该设备的热点（HAHASDCARD,默认密码333444555），连接后手机开启NFC碰一碰贴纸即可进入后台,或者浏览器输入`esp32.local/`进入后台。
5. 使用技巧
很多功能已经尽可能开放，也希望有充足的DIY空间，但有部分操作因为大大小小的问题不好直接给出。在根目录下的`config.txt`文件中可以看到最后3行并没有给出快捷s设置。`CPUFfrequency`是设置CPU的运行频率（别问我为什么多了一个f，输错了，程序烧了不想改了，好几个送了朋友，要改是真的麻烦），这里设置80算低频了，主要是发热的考虑，可以自行改为240，觉得烫再改回来，其他挡位没有测试，出事概不负责（所以我没有把这个选项放到设置界面）。`gameWidth`和`gameHeight`分别是flash游戏的窗口宽度和高度（主要觉得没多少人用，懒得拿出来）。最后注意这两项修改后需要重启才能生效。
6. 注意事项
焊接外围部分时需注意：R5和R8必须在下载程序后焊接，因为这两个电阻连接的是下载相关引脚，其中R5可以不进行焊接。
电源问题：
1. 该设备没有设计指示灯，接通电源后无法知道是否启动，只能自己看着办，同时6脚C口焊接时需要注意不要虚焊，不然只能单面使用。
2. AMS1117的输出端应该使用钽电容，如果是陶瓷电容容易产生更大的电压波动，但个人使用看来陶瓷电容也可以（可能负载真的很小，毕竟没接什么） ，没出现什么明显问题。
不成熟的小技巧：最开始的时候可以看到，2.54排插可以不用焊接，亲测连接好转串后把排插斜向插入，确保接触良好即可下载程序（损失了巨多之后发现的，亏麻了）。
使用须知：网页视频功能需要注意，单片机发热较大会导致卡死，不推荐拿来看视频，同时也注意频繁读写文件。由于该设备速度较慢，推荐存储文件在几M的大小，几十M算作上限。（可以期待esp32 P4,暂不清楚读写能力）
上传各级页面需要注意，不能在当前页面上传当前页面的文件。
7. 未来计划
本项目会不定期地长期更新，期望将界面优化成阿里网盘那样的（感觉很高级，用起来也会很有感觉），同时该项目也将改名为ESP32随身网盘，硬件和软件方面存在不少升级点，值得期待。
1. 硬件上增加2颗单片机控制的LED灯用作状态显示，开机2颗点亮，进入STA模式亮一颗，AP模式亮另一颗，没上电熄灭。（原本计划采用0.96寸OLED，考虑到成本以及实用性放弃，主要是域名和nfc贴纸的解决从而导致不需要使用屏幕显示ip进入后台），拟增加一个c口的公口，方便没有数据线使用，同时布局也要好好规划，这一版本可以看到螺柱并没有穿过电路板（其实是考虑不周），导致固定没那么稳妥，体积也大上了一圈。
2. 软件上拟采用`SdFat`库（现在是官方的`FS`库，不支持32G以上及中文）兼容大容量的TF卡的同时完美支持中文（现版本兼容性还是存在一定的不足）。`WebServer`库也将替换为`AsyncWebServer`库，采用异步的方式运行（同步意味着当前页面不加载完不会加载下一个界面），以及一些常规优化提升使用体验。
